新品：JD1111，IFM易福門傾角傳感器

產品特征

尺寸 [mm] 27 x 59 x 105.3

傾角測量

測量軸數量 1; (Z)

角度范圍 [°] 0 ... 360

電氣數據

工作電壓 [V] 9...30 DC

電流損耗 [mA] < 65; (9 ... 30 V DC)

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 有

反相保護 有

測量/設定范圍

測量原理 微機電系統(tǒng)電容式; (振動傳感器 ; gyroscope)

傾角測量

測量軸數量 1; (Z)

角度范圍 [°] 0 ... 360

測量范圍加速度 [g] ± 4

Measuring range vehicle yaw rate [°/s] ± 500

精度/偏差

分辨率 [°] 0.01; (可設定參數)

遲滯 [°] 0.05

溫度系數 [1/K] ≤ ± 0,008°

接口

通信接口 CAN

CAN接口數 1

CAN

協(xié)議 CANopen

出廠設置

波特率: 125 kBit/s

節(jié)點ID: 10

版本 CiA DS-410

工作條件

環(huán)境溫度 [°C] -40...85

存儲溫度 [°C] -40...85

外殼防護等級 IP 67; IP 68; IP 69K

/測試

EMC電磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-4

抗沖擊

DIN EN 60068-2-27

抗震

DIN EN 60068-2-6

MTTF [年] 260

機械技術數據

重量 [g] 197.5

尺寸 [mm] 27 x 59 x 105.3

原材料 外殼: 模壓鑄鋁 黑色; 全密封結構: 聚氨酯樹脂

顯示器/操作件

顯示

準備運作模式 1 LED, 綠色

運作模式 1 LED, 綠色 閃爍

故障 1 LED, 紅色

附件

附件（附送）

保護蓋: 1

注釋

包裝單位 1 件數

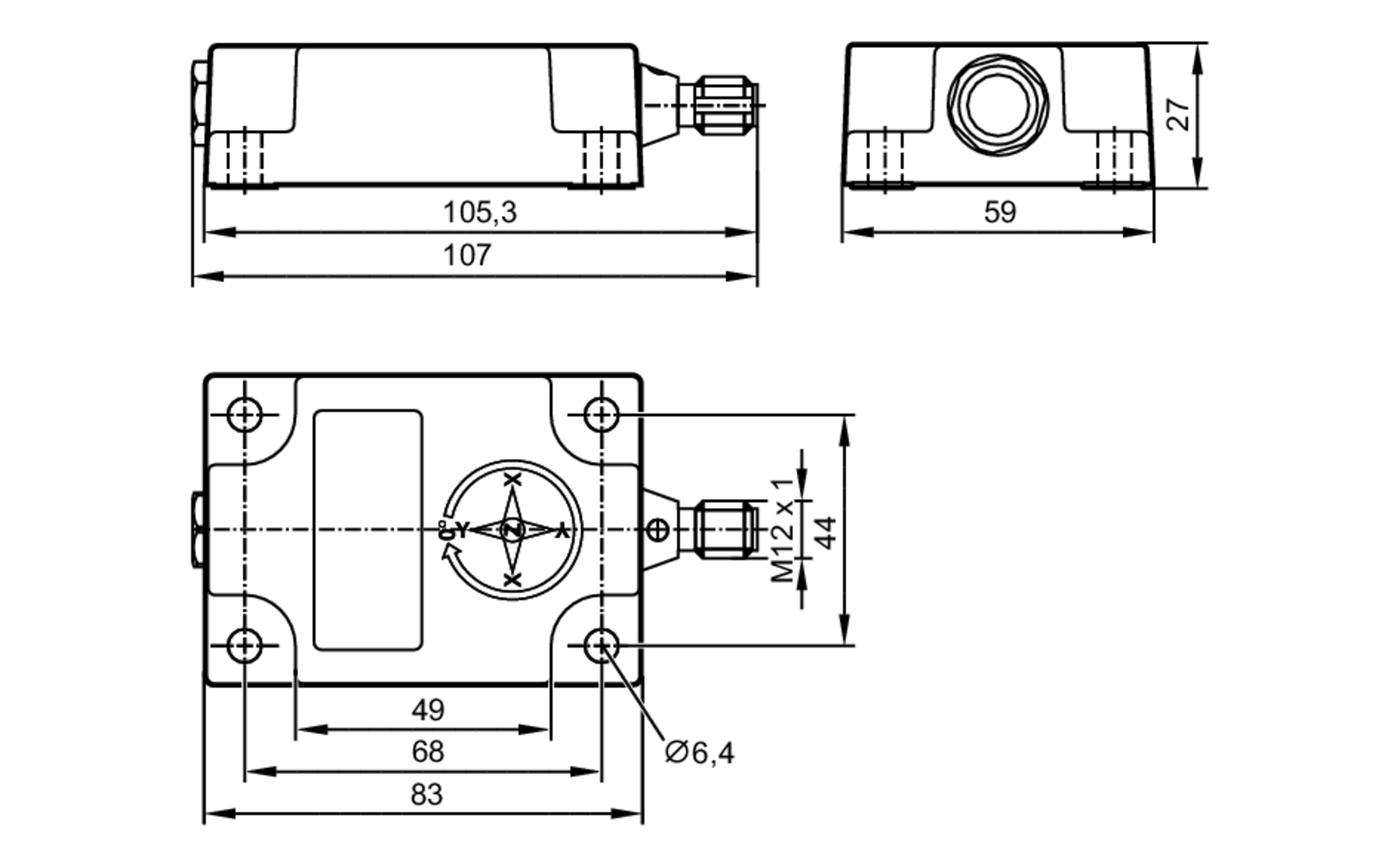

產品尺寸圖

傾角傳感器

JD1111
INC-M1M360C-1-KG/US-V

尺寸圖

打印比例圖
